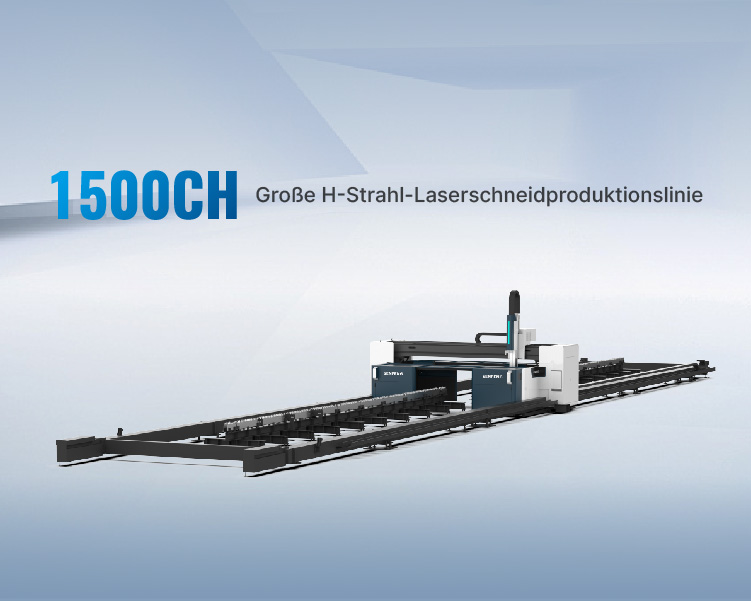

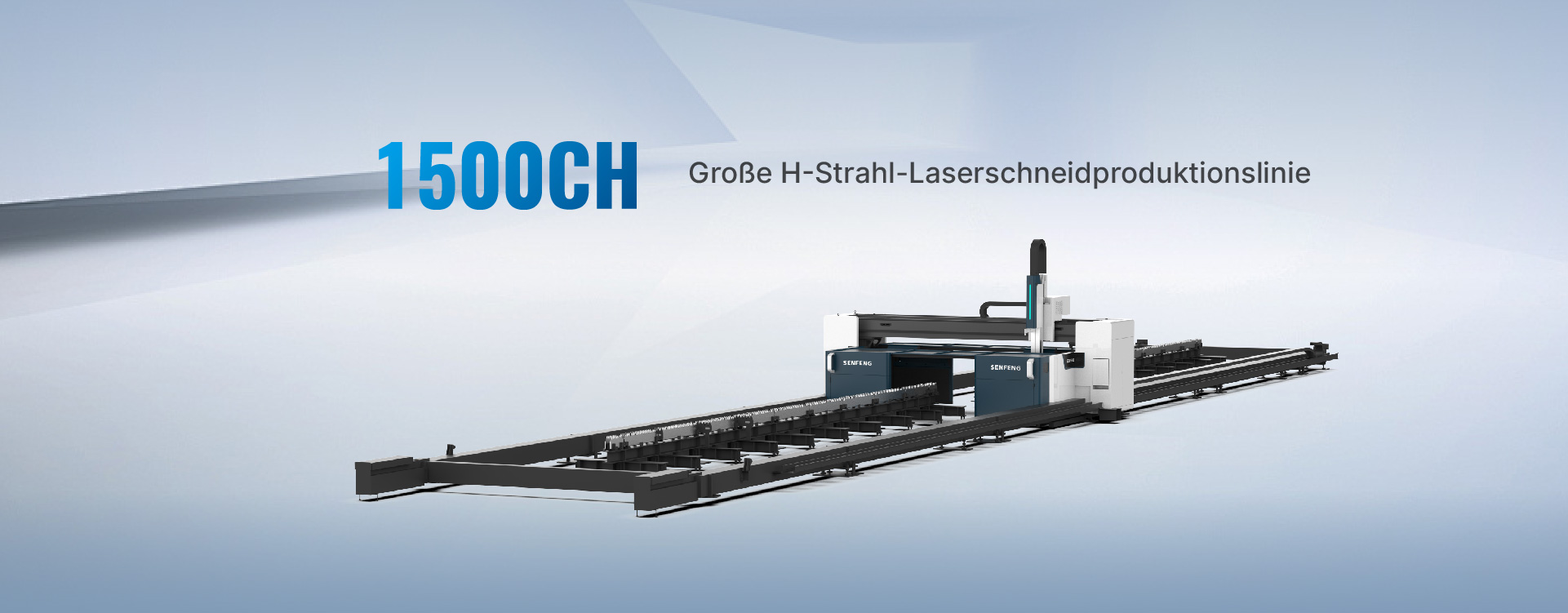

Große H-förmige Stahl Laser Schneidemaschine SF1500CH
Technische Parameter
﹀
Model
SF1500CH
Laserleistung (kW)
20-30
Arbeitsbereich (L*B, mm)
28000*3000
Maximale Breite von H-förmigem Stahl (Steg, mm)
1500
Maximale Höhe von H-förmigem Stahl (Flanschplatte, mm)
500
Max. Leerlaufgeschwindigkeit (m/min)
60
Maximale Dicke
≤50 mm (gerader Schnitt), ≤35 mm (Flanschplattenabschrägung)
Gesamtabmessungen (L*B*H, mm)
35670*5900*3030
X/Y-Achsen-Positionierungsgenauigkeit (mm)
±0,1
X/Y-Achsen-Neupositionierungsgenauigkeit (mm)
±0,05
Große H-förmige Laserschneidmaschine aus Stahl
Gute Fähigkeit zum Schneiden von Profilen
Die doppelt angetriebene Gantry-Struktur der Maschine kann den Balken unter gleichmäßiger Kraft halten und verhindert, dass er sich verformt.Neben dem geraden Schneiden ist auch das Anfasen einfach möglich.
* Laserleistung: 20-30 kW * Maximale Breite/Höhe von H-förmigem Stahl: 1500/500 mm * Maximale Schnittstärke: 35–50 mm

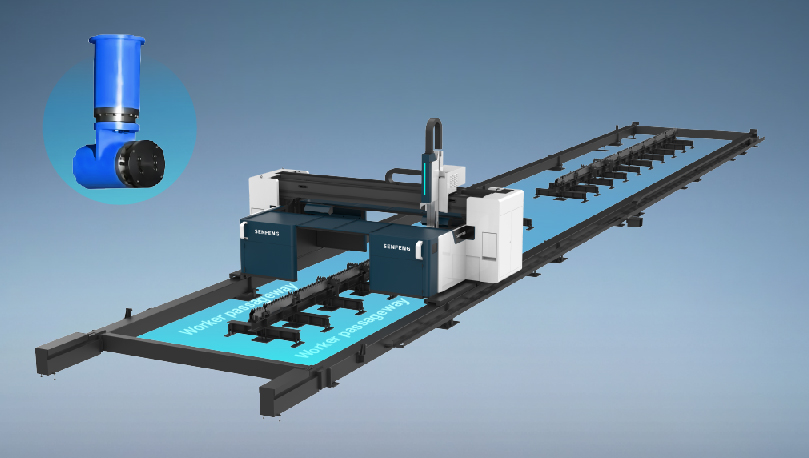

Stellen Sie den Arbeitskomfort an erste Stelle
Die als offene Bauweise konzipierte Maschine berücksichtigt bei der Konstruktion den Schneidkomfort des Benutzers, so dass der Benutzer effizientes, bequemes und problemloses Schneiden genießen kann.
* Drehachsen A und B ±180°-Schwenkung, sturzsicher, aber schnell reagierend * Doppelarbeitsplätze Maßgeschneiderte Größe, um das Be- und Entladen zu erleichtern * Arbeiterdurchgang Betreten Sie die Plattform zum Be- und Entladen von H-förmigem Stahl
CNC-System speziell für H-förmigen Stahl
Für Benutzer ist die Installation und Bedienung des Systems einfach.Technische Parameter können visuell auf der Bedienoberfläche geändert werden.Dank der inhaltsreichen Schneidedatenbank, die mit verschiedenen Handwerken erstellt wurde, bieten wir Benutzern intelligentes Schneiden.
* Automatische Verschachtelungssoftware * Automatischer Export des Arbeitsberichts * Automatische Anpassung an verformtes Werkstück
Autofokus-Laserschneidkopf
Der kompakte Schneidkopf stellt hohe Anforderungen an den Staubschutz (Schutzart IP65).Seine einzigartige integrierte Kühlstruktur trägt dazu bei, dass die Schnittleistung auch nach längerer Zeit stabil bleibt.
* QR-Code scannen Aufgrund der technischen Navigation ist die Abhängigkeit der Benutzer von Fachingenieuren geringer * Mit hochreflektierenden Metallen umgehen Messing, AL-Legierung, Edelstahl und verzinktes Blech

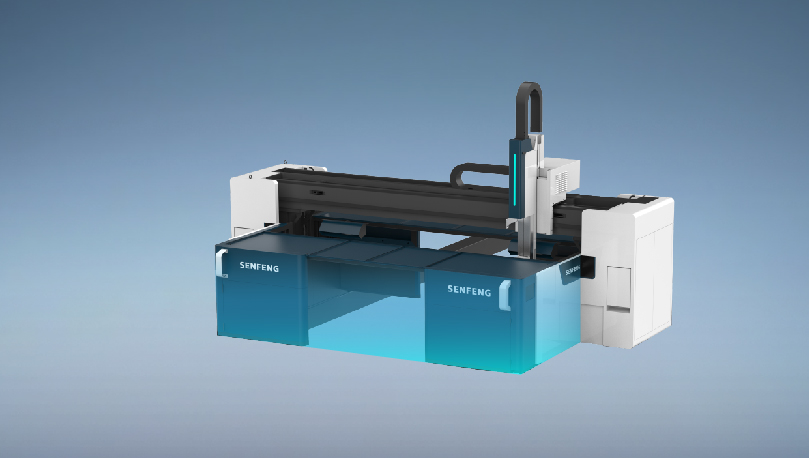

Fest in der Maschinenkörperstruktur
Der segmentierte Maschinenkörper wird unter Verwendung hochbelastbarer Metalle geschweißt, die einer professionellen Behandlung unterzogen werden, wodurch seine Tragfähigkeit größer wird und der Grad der Stabilität erheblich verbessert wird.
* Präzisionsschweißen * Spannungsarmglühen * Sekundäre Alterungsbehandlung * Präzisionsbearbeitung durch große Planomiller
Anwendungsindustrie ﹀
Im Vergleich zu anderen gängigen Laserschneidmaschinen für Bleche hat die 1500CH das Arbeitsspektrum der Anwender erweitert und sie entsprechend wettbewerbsfähiger gemacht.Es wird hauptsächlich in den Bereichen Straßen- und Brückenbau, Lagerhaltung, Eisen- und Stahlindustrie, Maschinenbau, Elektrizität, Schiffbau und anderen Branchen eingesetzt.
