Roboterunterstützte CNC -Biegermaschine - BDE10032
Dieses Modell ist im Einklang mit europäischem Design Craft speziell für den Industrieboter als Kernausführungseinheit konstruiert, sodass eine Reihe von hoch automatischen Geräten seine Form nimmt. Mit der Betriebsmechanisierung in ganzem Prozess und fast ohne manuellen Eingriffe kann sie ein hohes Maß an Konsistenz zwischen Werkstücken ermöglichen und während der In-Batch-Produktion rund um die Uhr arbeiten.
Max Biege Force 1000kn
Maximale Biegegeschwindigkeit 10 mm/s
Biegelänge 3200 mm
Technischer Parameter
Modell BDE 10032
Maximale Biegekraft 1000kn
Biegelänge (a) 3200 mm
Seitenregalabstand (B) 2600 mm
Halstiefe (e) 400 mm
Maximaler Zylinderschlag 200 mm
Der Abstand zwischen der Tabelle und dem oberen Strahl (d) 480 mm
Geschwindigkeit Get untengeschwindigkeit: 180 mm/s
Arbeitsgeschwindigkeit: 0-10 mm/s
Rücklaufgeschwindigkeit: 160 mm/s
Hauptmotorleistung 7,5 kW
Abmessungen (l*w*h) 3700*1505*2630 mm
Gewicht 7600 kg
Biegedicke (Hinweis: Berechnet durch Biegelänge von 3000 mm) ≤ 3,5 mm Kohlenstoffstahl ≤ 2,5 mm Edelstahl ≤ 5 mm Aluminium

Highlights der Roboter-assistierten CNC-Biegermaschine
﹀ ﹀
Befreie deine Hände

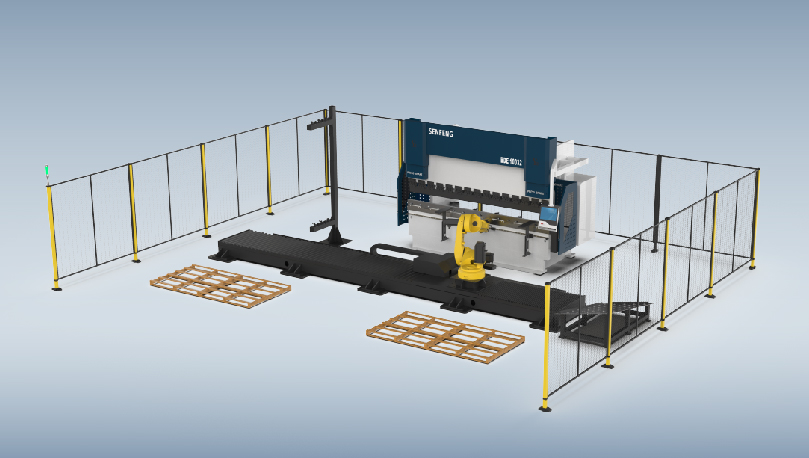

Der Industrieboter hilft beim Biegen, Lade- und Entladen von Blechbiege, das Live -Standort des Blatts sowie das Umdrehen von Blatt. Dank seines integrierten folgenden Bewegungsmodells und des Track-Algorithmus zeigt der Roboter zusammen mit der Biegermaschine eine schnelle und kooperative Kontrolle.

● MAX -Arbeitsradius: 2565 mm
● MAX -Ladung: 80 kg
● Freiheitsgrad (DOF): 6
Gut in der Präzision biegen

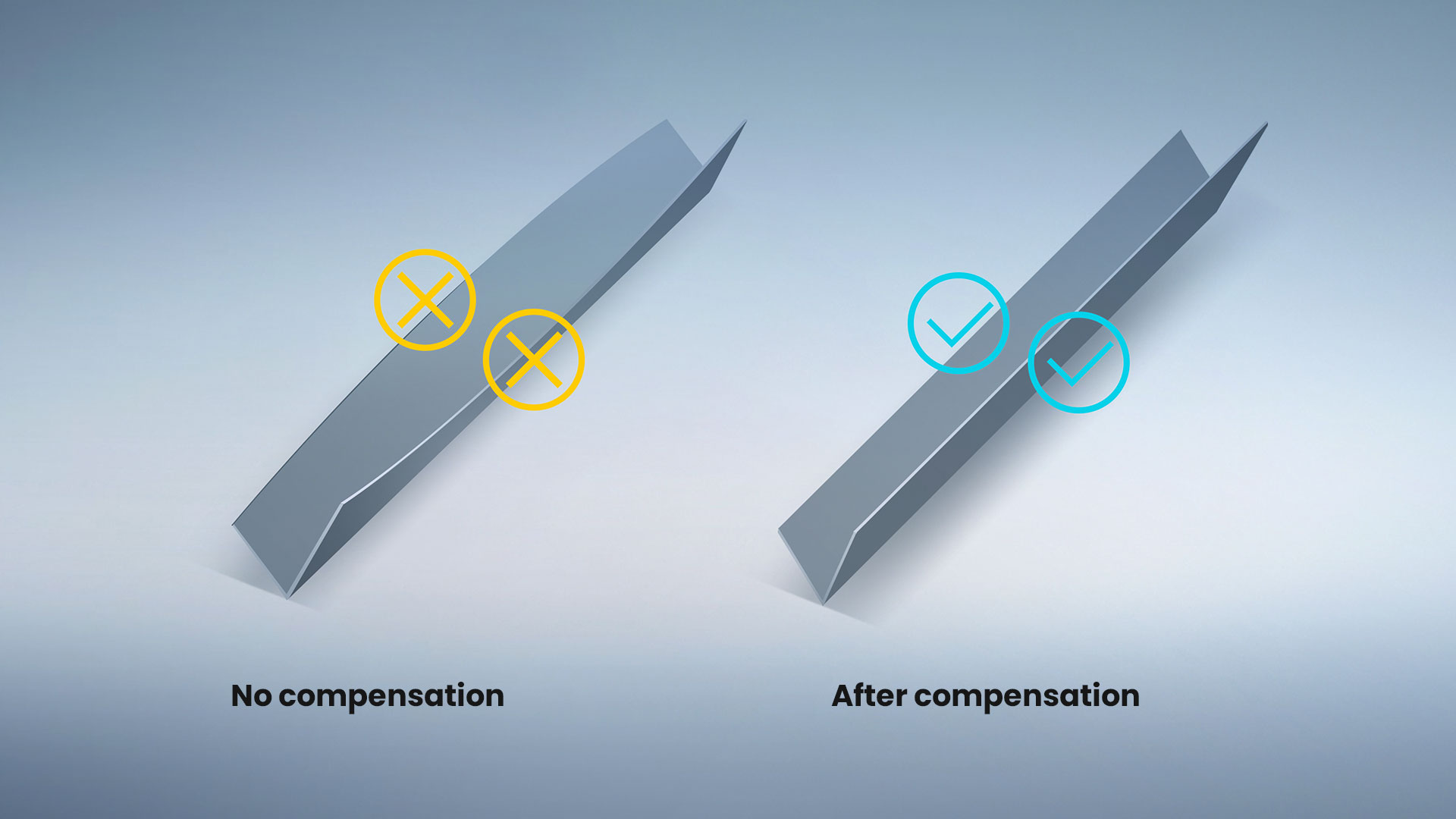

Das Ablenkungskompensationssystem mobilisiert Keilblöcke, nachdem das Kontrollsystem die Kompensationen berechnet hat, und spielt dann seine Rolle gegen den krummen oder verzerrten oberen und unteren Strahl, daher ist die Differenz zwischen Biegeblättern minimal.

● Mechanische Kompensation
● Keilblöcke mit mehreren Gruppen
● eine Reihe von Kompensationspunkten
● Back der Vergütungszone

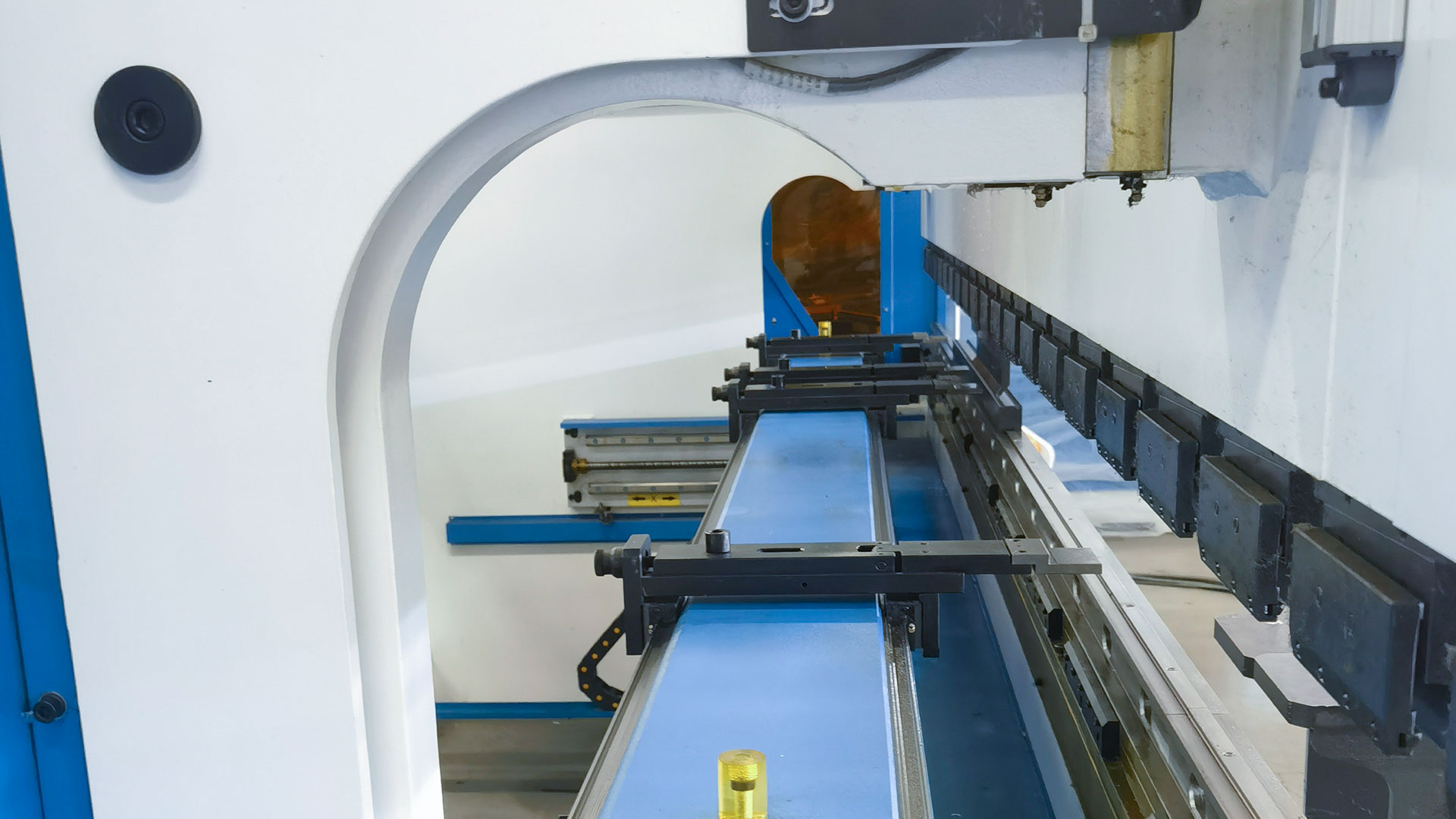

Robust und langlebig
Das einzigartige C-förmige Rahmen und das automatische Ausgleichsgerät, das auf dem Rahmen-Wandboard montiert ist, kann verhindern, dass vertikale Platte verzerrt und die Feedback-Feedback-Fehlersfehler des Gitterlineers senkt, wie die fertige Maschine länger funktioniert.

Ur

Mit anderen Riesen zusammenarbeiten

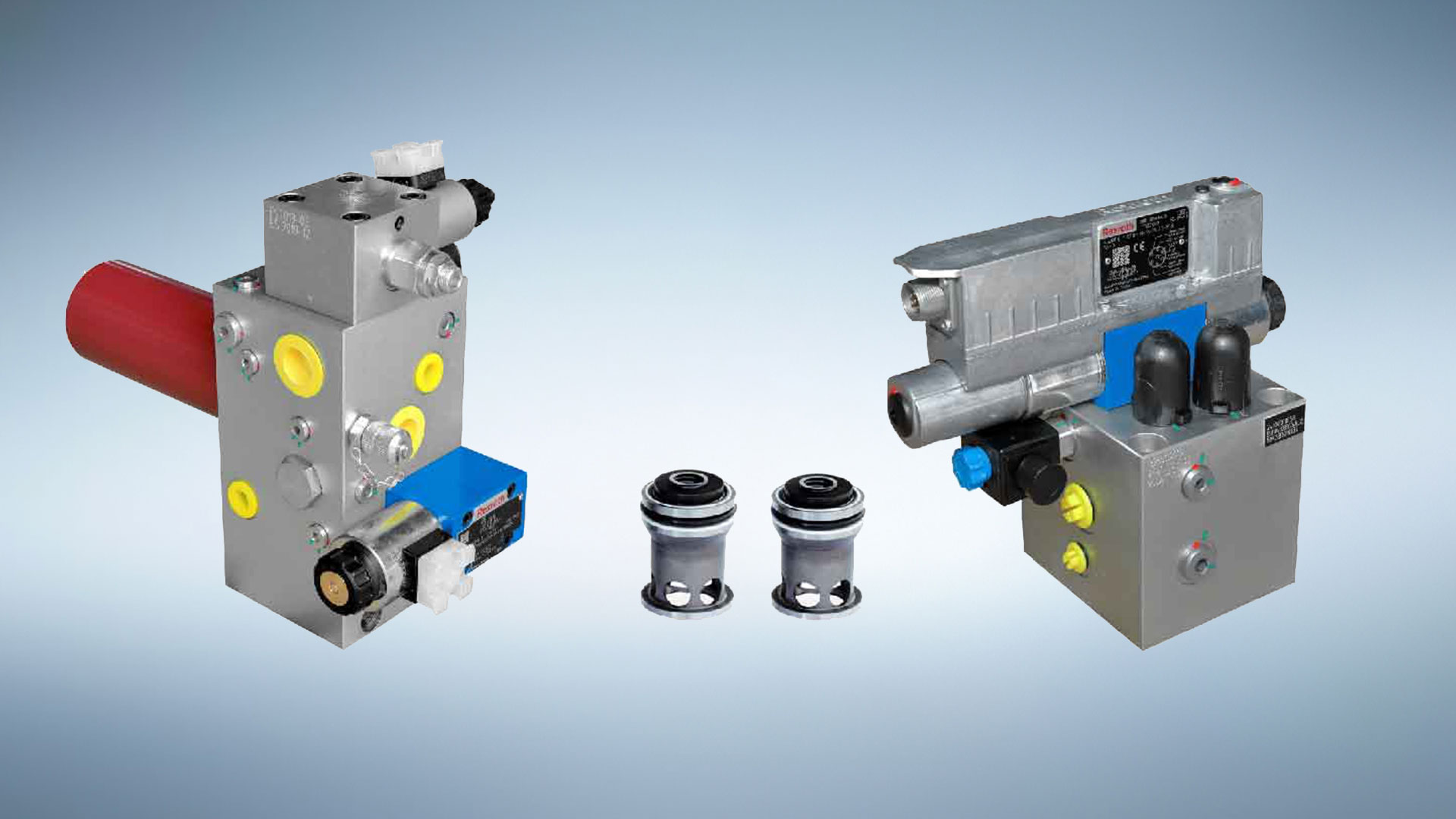

Das deutsche Rexroth-Hydrauliksystem verbindet sich mit einem präzisen Positions-Feedback-Sensor, um eine genaue Kontrolle mit geschlossenem Schleifen zu erhalten. Wenn der hydraulische Motor und die Pumpe still stehen, bleibt auch ein hoher Belastungszustand, um den Druckverlust und den Heizwert zu verringern.

● 12 ms Hochfrequenzgang, einfache Inbetriebnahme
● kleiner Größe, leichtes und schnelles Gewicht und schnell
● Stufenloser Stromanpassung
● Häufiger Start und Stopp in kürzester Zeit
Alles unter Kontrolle setzen

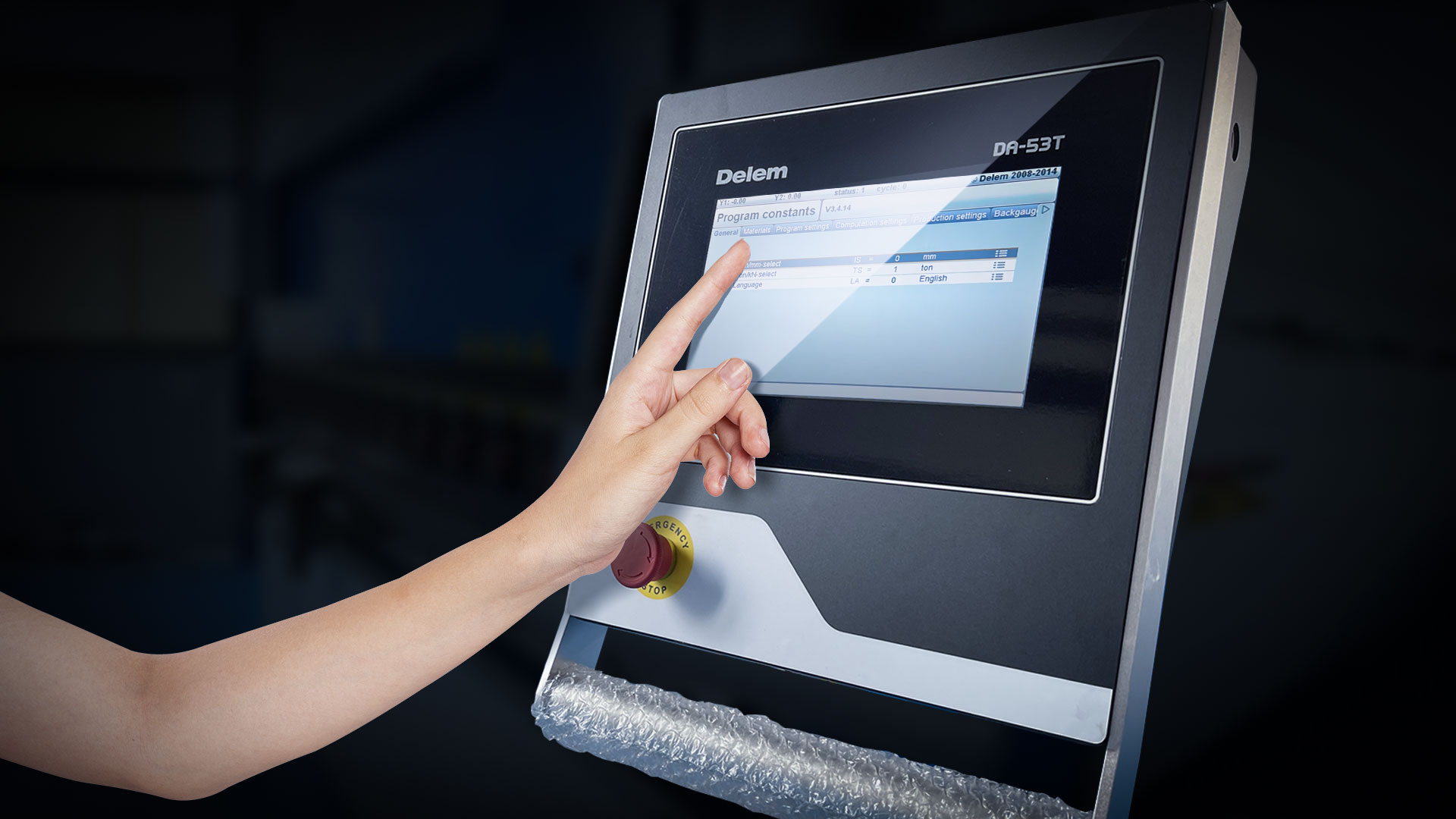

Das Delem CNC -System ist zum Biegen als eines der global beliebten Systeme gedacht. Nach langjähriger Geschichte ist es die ganze Zeit viel besser als andere.

● 10,1-Zoll-TFT-Touchscreen mit hoher Auflösung und wahrer Farbe
● 2D-Grafikprogrammierung
● Fünf-Achsen-Verknüpfung, um eine hohe Genauigkeit zu gewährleisten.
● Automatische Berechnung des Biegedrucks
● Automatische Erkennung einer möglichen Kollision
Anwendbare Industrien
Roboterunterstützte CNC-Biegermaschine wurde in der Luft- und Raumfahrt, Automobile Manufacturing, weit verbreitet,

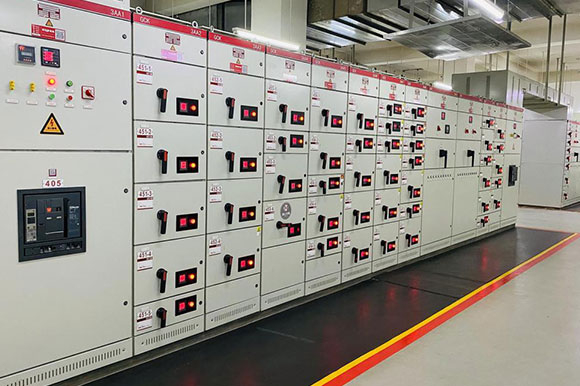

Eisenbahnlokomotive, Panelverarbeitung, Elektroschrank, Verteilungsbox, Vorhangwand, Decke, Stahlwerke,

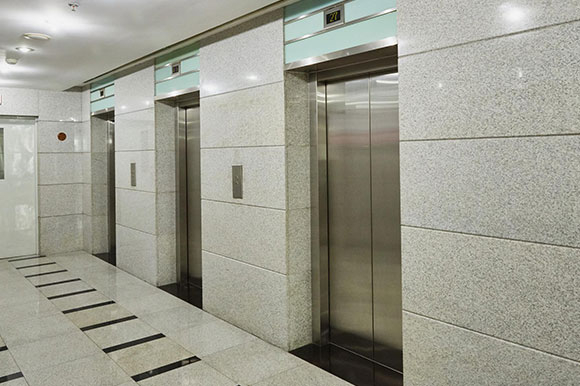

Aufzug, Heimdekoration, kommerzielle Küchengeschirr usw.
