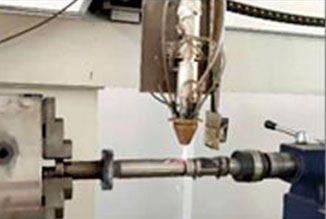

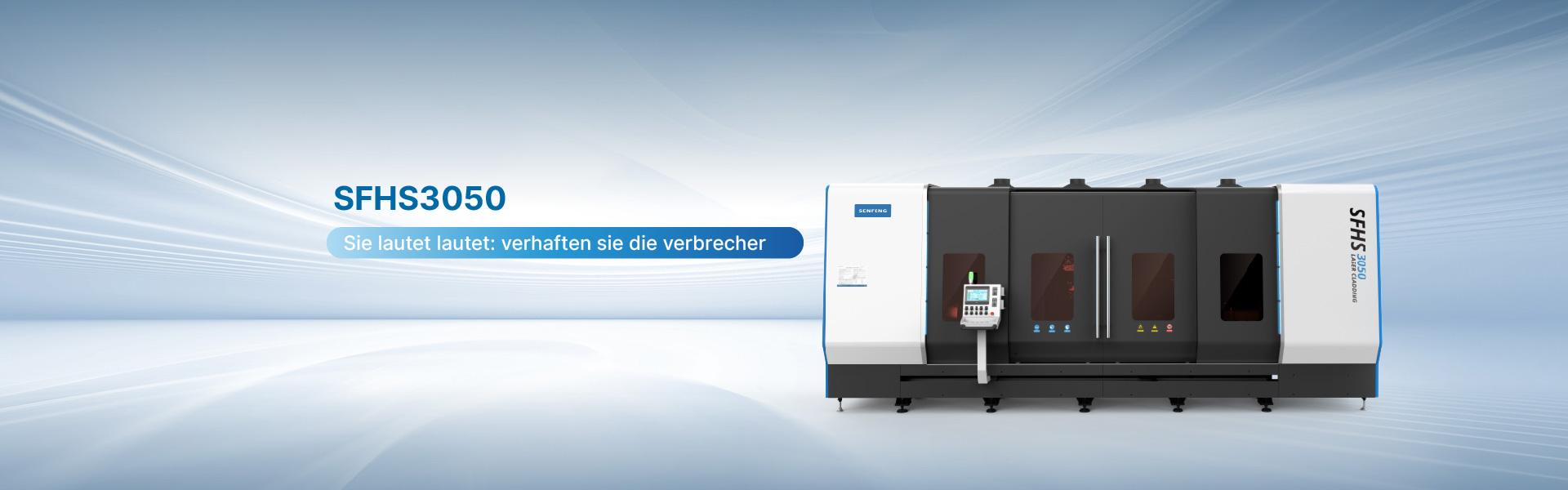

Die Hochgeschwindigkeits-Laserbeschichtungsmaschine SFHS3050 ist eine Hochgeschwindigkeits-Laser-Nachbearbeitungsanlage. Diese Maschine kann die Anforderungen an die Beschichtungsherstellung und die schnelle Reparaturanwendung verschiedener Wellenteile mit Merkmalen von hoher Effizienz, geringen Kosten und Umweltschutz erfüllen. Die Maschine besteht hauptsächlich aus Basisteil, rotierendem Spindelkopf, Reitstock, Säulenteil, Trägerteil, Laserquelle, Pulverzuführung, Hochgeschwindigkeits-Verkleidungskopf und Steuerungssystem. Das Servobus-Steuerungssystem wird übernommen, und der Arbeitstisch besteht aus hochfesten und hochwertigen Gusseisenmaterialien, um die Stabilität und Genauigkeit der Maschine zu gewährleisten.
Für weitere Details oder Preis der Metalladditivmaschine, senden Sie uns einfach eine E-Mail.
Modell | SFHS3050 | |
Laserquellenleistung | 1,5 kW / 2 kW / 3 kW / 4 kW / 6 kW | |
Pulverzuführung | Pneumatische Pulverzufuhr mit zwei Fässern | |
Verkleidungskopf | Hochgeschwindigkeitsringdüse + Pulververteiler | |
Dicke der einzelnen Schicht | 0,1-1 mm | |
Abscheidungseffizienz | 0,3-1,0 l / h | |
Substratverdünnungsrate | < 5% -10% | |
Effizienz der Pulverkathementierung | > 80% | |
Kontrollsystem | K1000MFi (KND-Servobus-Steuerungssystem) | |
Fahrsystem | KND Servomotor | |
Effektiver Schlaganfall (Anpassbar) | X | 500mm |
Y | 3000mm | |
Z | 500mm | |
B | 360 ° kontinuierliche Drehung | |
Rotationsachse B. (Anpassbar) | Durchmesser des Spannfutters | φ500mm (Dreibacken selbstzentrierend) |
Spannbereich für Spannfutter | Φ25-φ500mm | |
Maximaler Drehdurchmesser des Werkstücks | Φ800mm | |
Maximale Länge des Spannwerkstücks | 3m | |
Maximale Last | 3t | |
Spulengeschwindigkeit | 0-600 U / min (stufenlose Drehzahlen) | |
Maximale Geschwindigkeit der schnellen Bewegung | X | 18 m / min |
Y | 20 m / min | |
Z | 12 m / min | |
Dreiachsige wiederholte Positionierungsgenauigkeit | 0,04 mm | |
Einstellbarer Winkel der Achse A des Verkleidungskopfes (manuell) | ± 30 ° | |
Pulversammelvorrichtung | Follow-up-Pulverschale | |
Netzspannung | AC380V / 50Hz | |
Gesamtmaschinengewicht | Über 7t |

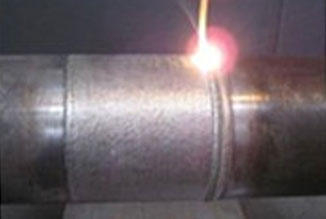

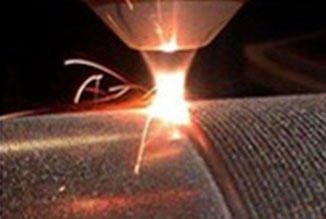

Vorteile der Laserbeschichtung
Die Beschichtung ist metallurgisch mit dem Substrat verbunden, mit hoher Haftfestigkeit und guter Abplatzbeständigkeit.

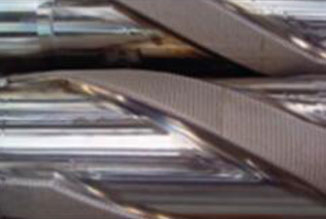

Gute Selektivität, die verschiedene Teile des Werkstücks verstärken und reparieren kann.
Hohe Pulverausnutzungsrate, Ablagerung nahe am Endprofil, geringe Verarbeitungskapazität.
Geringer Wärmeeintrag und Verformung, geringe Umweltverschmutzung und umweltfreundlich
Laserbeschichtung im Vergleich zu anderen Verarbeitungsmethoden
Laserbeschichtung | Sprühen | Verzinken | Überlagern des Schweißens | |
Schichtdicke | 0,1-10 mm | 0,1-5 mm | 0,1-100 um | 0,1 - mehrere mm |
Werkstückverformung | Klein | Klein | Klein | Groß |
Bindungsform mit Substrat | Metallurgische Verklebung | Metallurgische Verklebung | Mechanische Verklebung | Metallurgische Verklebung |
Haftfestigkeit | Hoch | Relativ niedrig | Niedrig | Hoch |
Beschichtungsschichthärte | Steuerbar | Steuerbar | Hoch | Steuerbar |

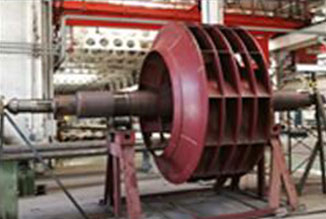

Metalladditivmaschinen eignen sich hauptsächlich zur Oberflächenmodifizierung von Materialien, zur Oberflächenreparatur von Produkten und zur Herstellung von Prototypen. Es ist weit verbreitet in der Kohle-, Metallurgie-, Offshore-Plattform-, Papierherstellungs-, Haushaltshaushalts-, Automobil-, Schiffs-, Erdöl- und anderen Industriezweigen.
